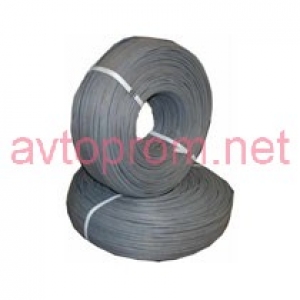

ПНСВ провод для прогрева 3,0мм (Код: )

Конструкция:

ПНСВ - провод одножильный со стальной жилой, с изоляцией из ПВХ пластиката или полиэтилена.

1.Токопроводящая жила - Однопроволочная, изготовлена из стальной оцинкованной проволоки. Допускается изготавливать токопроводящую жилу из стальной неоцинкованной проволоки (ПНСВ (неоцинкованная).

2. Изоляция - из ПВХ пластиката или полиэтилена номинальной толщиной 0.8 мм

Применение:

Провода предназначены для обогрева при фиксированном монтаже объектов нефтяной и газовой промышленности, монолитного бетона и железобетона, а также для напольных нагревателей при напряжении до 380 В переменного тока номинальной частотой 50 Гц или постоянного тока до 1000 В.

Технические характеристики:

- Вид климатического исполнения: УХЛ по ГОСТ 15150-69

- Диапазон температур эксплуататации: от -60°до +50°С

- Максимально допустимая температура эксплуатации: +80°С

- Прокладка проводов должна проводиться при температуре окружающей среды не ниже -15°С

- Провода стойки к воздействию воды и 20-ти процентного водного раствора поваренной соли или 30-ти процентного раствора щелочей Са(ОН)2 или NaOH. - Радиус изгиба проводов при монтаже должен быть: не менее 5 наружных диаметров

- Минимальный радиус изгиба: 25 мм

- Смонтированные провода не должны пересекаться или прикасаться друг к другу, расстояние между проводами должно быть: не менее 15 мм

- Режим работы проводов- повторно-кратковременный или длительный

- Подводка питания к нагревательной секции осуществляется "холодными" концами, места соединения нагревательного провода и "холодного" конца рекомендуется выводить за пределы обогреваемой зоны

- Соединение "холодного" конца с нагревательными проводами рекомендуется производить методом пайки с применением бандажа из медной проволоки, посредством клеммных коробок или гильз. Допускается любой другой метод, обеспечивающий надежность соединения при эксплуатации - Для достижения равномерности теплового поля смонтированные провода рекомендуется покрывать металлической фольгой толщиной 0.2-0.5 мм

- Допускается изготовление нагревательных секций из 2-3 отрезков проводов, при этом соединение токопроводящих жил отрезков может производиться любым способом, обеспечивающим качество соединения

- Электрическое сопротивление изоляции проводов, пересчитанное на 1 км длины и измеренное при температуре (20±5)°С: не менее 1 МОм - Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию

-Общее время работы под нагрузкой должно быть не более 35% от суммарного времени эксплуатации - Срок службы: не менее 16 лет
